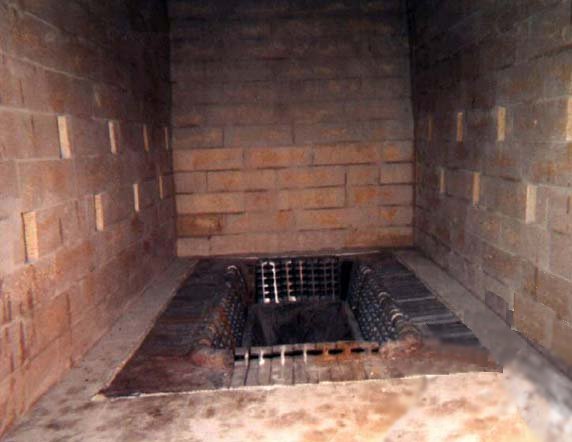

Widok na ruszt podsuwowy

Materiałami opałowymi w przypadku kotłów z tymi paleniskami mogą być: trociny i wióry, odpady drewniane, zrębki leśne itp. o maksymalnej wilgotności względnej paliwa do 20%.

Opał zostaje dostarczony do komory spalania poprzez ślimak podawczy na żaroodporny ruszt, wykonany ze specjalnego stopu.
Komora paleniska wykonana jest z wysokogatunkowej cegły szamotowej.
Powietrze spalania zostaje doprowadzone za pomocą wentylatorów w różnych formach - jako pierwotne i wtórne. Częściowo recylkulowane są spaliny.
Materiał z zasobnika z paliwem zostaje pobrany za pomocą wygarniacza i doprowadzony do dozującego przenośnika ślimakowego.
Proces wygarniania paliwa sterowany jest fotokomórkami .
Z kolei dozowanie następuje za pomocą bezstopniowej przekładni regulującej pracę ślimaka dozującego lub przetwornicy częstotliwości (falownika). Wielkość tego typu palenisk wynosi od 500 kW do 6000 kW .

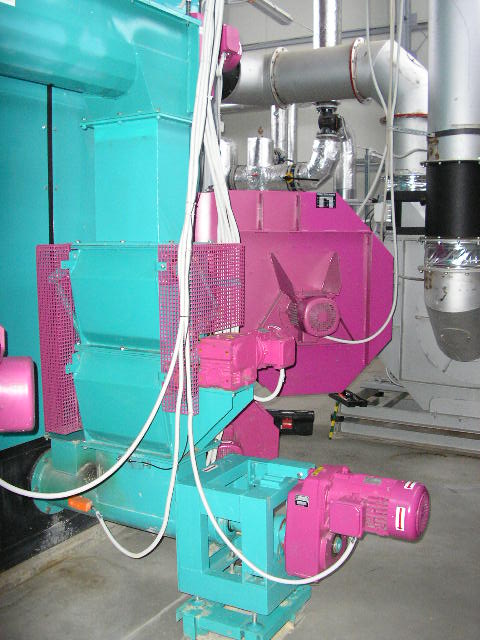

Ślimak podawczy z podwójną
klapą odcinającą

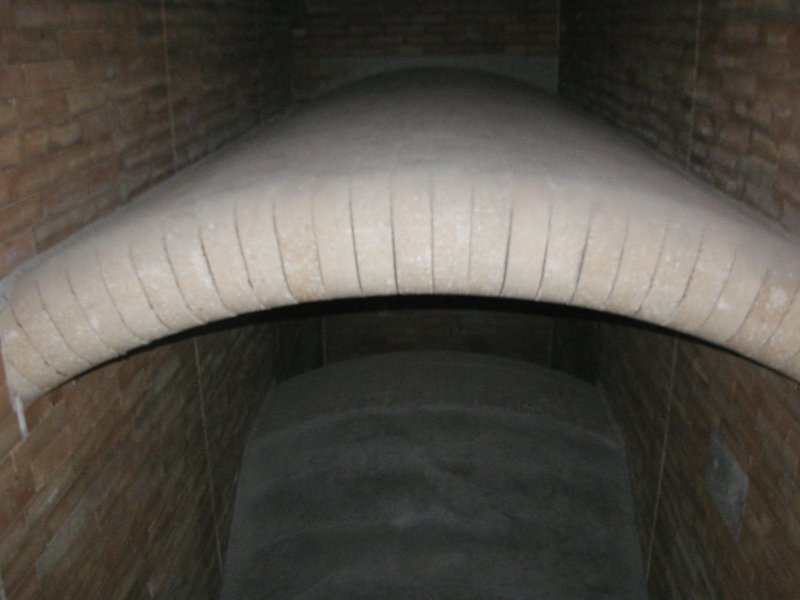

Podwójne sklepienie

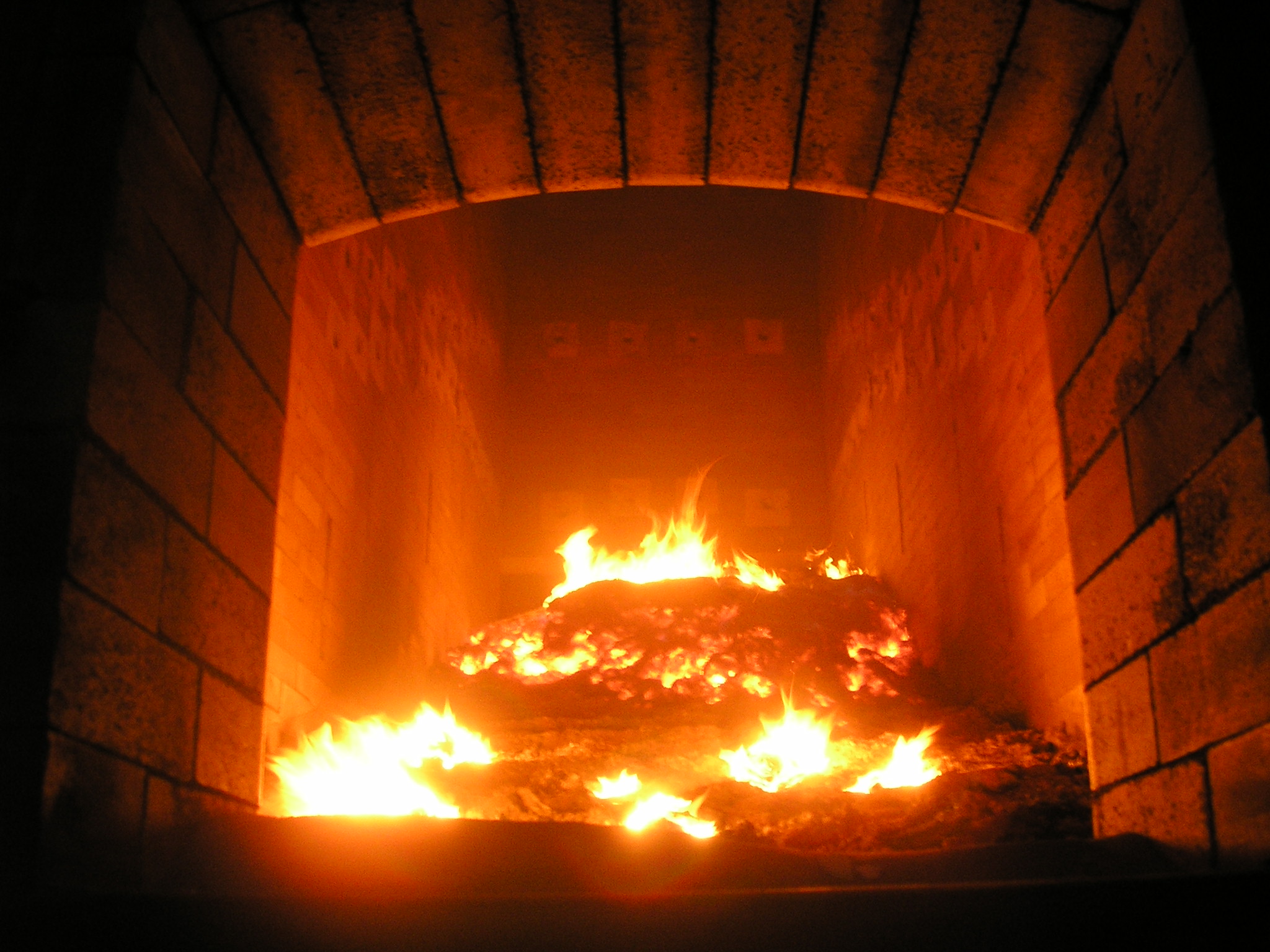

Proces spalania
